Система охранного видеонаблюдения

Система охранного телевидения (также распространены названия: система теленаблюдения, система видеонаблюдения) является наиболее информативной системой безопасности. Это в первую очередь обусловлено наличием визуального контроля происходящих событий, возможностью идентификации личности нарушителя, ведение видеозаписи в различных режимах (в том числе по факту наличия движения в кадре) и неограниченным объемом записанной информации.

На сегодняшний день системы охранного телевидения подразделяются на два класса:video.jpg

  • Аналоговые системы.
  • Цифровые системы.

При этом аналоговые системы – наиболее распространенный класс СОТ.

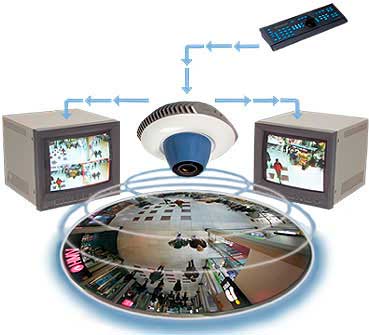

Конструктивно подобные системы состоят из следующих частей:

  1. Телекамеры;
  2. Устройства обработки видеоизображения;
  3. Устройства коммутации;
  4. Устройства хранения информации;
  5. Устройства отображения видеоизображения;
  6. Устройства контроля.

Телекамера аналоговой системы видеонаблюдения оборудована видеоматрицей различных типов (CCD, CMOS, Cam-inPIX), она формирует аналоговый видеосигнал, поступающий на вход устройства обработки изображения. Устройство обработки видеоизображения – видеорегистратор, оснащенный несколькими жесткими дисками является универсальным, поскольку объединяет в себе функции обработки, записи и хранения информации. В отдельных случаях для увеличения объема видеоархива применяют внешние устройства архивации. Также существуют морально устаревшие системы, где функции обработки и записи разделены. В таких системах за обработку отвечает мультиплексор или квадратор, а за запись видеомагнитофон, при этом запись ведется на стандартные видеокассеты стандарта VHS.

Устройства коммутации – матричные коммутаторы, применяют в крупных системах, они предназначены для вывода информации на устройства отображения в соответствии с заданным алгоритмом, сводя зрительную нагрузку оператора системы к минимуму.

Устройства отображения видеоизображения – мониторы (используются, как правило, ЖК) высокого разрешения с улучшенной цветопередачи и большой наработкой на отказ.

Устройства контроля – джойстики, ик-пульты, клавиатуры, приемники телеметрии, служат для дистанционного управления системой, а также для контроля управляемыми камерами (так называемые PTZ камеры).

Аналоговые системы применяют на небольших и средних объектах, это обусловлено спецификой передачи аналогового видеосигнала, чувствительного к наводкам и расстояниям, большим объемом кабельной продукции и необходимостью централизации поступающей видеоинформации.

Цифровые системы – новое поколение систем охранного телевидения. Основное отличие от аналоговых систем – формирование телекамерой цифрового сигнала. Такие телекамеры оснащены веб-браузером и способны передавать видеосигналы c различными форматами сжатия (MPEG4, MJPEG) по сети Ethernet, при этом качество получаемого сигнала гораздо выше, чем в аналоговых системах. Вместе с тем, в номенклатуре продукции цифровых СОТ существуют компактные видеосерверы, позволяющие конвертировать аналоговый видеосигнал в цифровой, возникает возможность использования в цифровой системе аналоговых камер.

Для организации цифровой системы, в качестве транспорта можно использовать существующую СКС (структурированная кабельная сеть) объекта, что значительно уменьшает затраты и время на построение кабельной сети. Помимо этого для питания камер возможно применение технологии РоЕ (Power over Ethernet) т.е. передача питания по свободной паре кабеля типа UTP. Подобное решение позволяет использовать для подключения камеры один единственный кабель.

Цифровые системы не требуют централизации видеоинформации, удаленную группу камер всегда можно локализовать с помощью  Ethernet коммутатора, что очень актуально на крупных распределенных объектах. В качестве центральных устройств таких систем применяют сервера отвечающие за распределение и обработку видеопотоков.  С помощью этих же серверов осуществляется запись на внешние RAID массивы. Для управления цифровым видеонаблюдением (в том числе дистанционной настройкой камер) существуют рабочие места на основе РС, подключенные к той же локальной сети.

Применение цифровых систем актуально практически на любых объектах, поскольку наличие СКС, а она обычна либо уже существует (особенно в офисных помещениях), либо ее организация планируется параллельно с системами безопасности, что позволяет развернуть СОТ максимально быстро – для этого достаточно смонтировать камеры и установить серверное оборудование.

Специалисты «АРМО-ЛАЙН» имеют достаточную квалификацию для построения систем охранного видеонаблюдения любого уровня сложности. Компания имеет опыт работы с оборудованием различных торговых марок и может предложить Заказчику индивидуальное решение, подходящее для организации системы видеонаблюдения  конкретного объекта.
